OmniVista

NMS OmniVista – это полный набор приложений и инструментов сетевого управления, который упрощает мониторинг и настройку сетевых устройств Alcatel-Lucent.

Платформа управления OmniVista позволяет отслеживать работу сети, настраивать и диагностировать каждое устройство, а также управлять всей сетью с единой платформы. OmniVista имеет архитектуру клиент/сервер, которая предоставляет одновременный доступ к услугам множеству пользователей. Это решение обеспечивает управление всей сетью в целом, а также доступ к отдельным сетевым элементам.

OmniVista поддерживает унифицированное управление, предоставляет администратору четкую картину всей сети, дает возможность управлять отдельными сетевыми элементами, виртуальными локальными сетями (VLAN) и качеством услуг (QoS), поддерживает централизованное управление безопасным доступом к коммутаторам. Кроме того, архитектура OmniVista хорошо масштабируется.

Обучение эксплуатации OmniVista не требует больших усилий, что позволяет экономить время ваших специалистов и быстро повышать качество обслуживания.

Сетевое управление сегодня.

Создается впечатление, что с каждым днем управление сетями должно становиться все более простым и легким. Однако этого не происходит. Наоборот, сетевое управление становится более сложным, потому что буквально каждый день в сетях появляются новые услуги (например, беспроводные) и новые угрозы. При этом значение сетевого управления повышается, поскольку современные предприятия должны работать в режиме 24 часов в сутки, 7 дней в неделю с минимальным вмешательством человека. Кроме того, современные сети должны поддерживать приложения, имеющие критически важное значение для бизнеса. Чтобы решить эти задачи, сетевое управление должно учитывать особенности управляемых приложений, поддерживать мобильность и функционировать в конвергентной среде. Сетевое управление должно также поддерживать традиционные услуги. Более того, оно должно повышать их доступность и строго выдерживать параметры соглашений о гарантированном качестве услуг (SLA). Добавьте к этой картине бюджетные ограничения, сокращение персонала и необходимость добиваться большего меньшими силами, и вы увидите, что средства сетевого управления действительно играют важнейшую роль в решении проблем современного предприятия. Корпоративные системы сетевого управления (Network Management System – NMS) должны сокращать текущие расходы предприятия и обеспечивать переброску освобождающихся технических ресурсов и специалистов на новые важные участки.

Решения Alcatel-Lucent для управления сетями

Alcatel-Lucent решает проблемы сетевого управления, разрабатывая коммутаторы с простыми и удобными стандартными интерфейсами и функциями. Пользователь может выбрать любой наиболее удобный и привычный интерфейс, включая интерфейс командной строки (CLI), WebView или OmniVista.

Интерфейс командной строки (CLI)

Несмотря на распространение мощных и удобных графических интерфейсов пользователя (GUI), многие инженеры до сих пор предпочитают интерфейсы командной строки (CLI), особенно для настройки коммутаторов и маршрутизаторов. Интерфейс CLI сокращает время настройки, поскольку предоставляет инженеру множество полезной информации с помощью единого набора команд. Интерфейс CLI позволяет сохранять конфигурационные файлы в формате ASCII и копировать их с одного коммутатора на другой. Alcatel-Lucent еще более упрощает ситуацию, используя единые команды для всех платформ Alcatel OmniSwitch и на 100% поддерживая всю функциональность WebView.

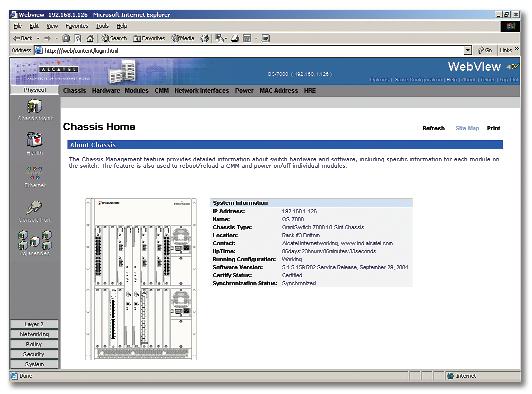

WebView – управление через Web

WebView – это Web-менеджер сетевых элементов с единым интерфейсом командной строки для всех платформ OmniVista 2500 и OmniVista 4760 NMS. OmniVista 4760 управляет телефонными станциями OmniPCX и средствами IP-телефонии. Ин- туитивность WebView сводит к минимуму время обучения и настройки.

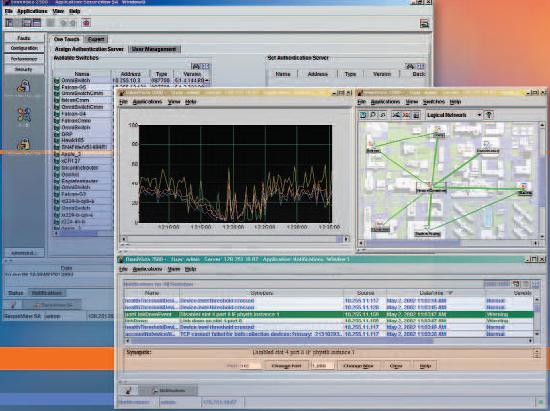

OmniVista

OmniVista – это полный набор приложений и инструментов сетевого управления, которые упрощают управление корпоративными сетями Alcatel-Lucent, включающими устройства третьих сторон, с помощью удобного графического интерфейса (GUI). OmniVista предоставляет полный централизованный взгляд на всю сеть и выполняет объемные повторяющиеся задачи, экономя время оператора и предотвращая возможные ошибки. Сетевому администратору не нужно лично обращаться к каждому коммутатору. OmniVista сделает это за него в автоматическом режиме. Простота и масштабируемость OmniVista помогает повышать производительность труда. Графический интерфейс пользователя практически не требует обучения, поскольку не меняется при переходе от одного приложения к другому и работает по принципу "point-and-click".

Платформа OmniVista поддерживает протокол SNMP (v1, v2c и v3) и позволяет отслеживать работу сети, настраивать и диагностировать каждое устройство, а также управлять всей сетью из единой точки. OmniVista поддерживает групповые, автоматические, стандартизированные операции в масштабе всей сети.

Платформы OmniVista поддерживают следующие функции и характеристики:

• Унифицированное управление (Unified Management).
• Общий графический интерфейс и инфраструктура сетевого управления для поддержки функций управления, интеграции приложений и унификации процедур управления различными сетевыми устройствами.
• Показ всей сети (Network-Wide Visibility). Предоставление сетевым администраторам полного взгляда на сеть и ее функции. Сюда входит распознавание устройств, составление карт физической и логической топологии, централизация управления сетевыми событиями, составление графиков, сбор и предоставление статистической информации.
• Управление сетевыми элементами (Element Management). Прямой доступ к каждому устройству через его собственный интерфейс управления и настройка всех сетевых устройств из единой центральной точки.
• Поддержка качества услуг на основе правил (Policy-based QoS). Упрощает настройку параметров QoS. OneTouch QoS обеспечивается с помощью PolicyView, опционного приложения, предназначенного для простого и удобного внедрения правил (политик) QoS на множестве коммутаторов. “WebView – это лучший в отрасли Web-интерфейс”. Alcatel WebView – интерфейс управления сетевыми элементами OmniVista для устройств Alcatel AOS.
• Безопасный доступ с помощью SecureView. Централизованное управление правами доступа к коммутаторам. Поддерживает управление пользовательскими именами (логинами), паролями и логическими разделами (правами доступа).
• Масштабируемая архитектура. Имеет однопользовательскую и многопользовательскую версию и хорошо интегрируется с дополнительными приложениями, позволяющими настраивать среду OmniVista NMS на конкретные параметры пользовательской сети с учетом бюджетных ограничений.

Система сетевого управления OmniVista (OmniVista NMS) OmniVista состоит из следующим компонентов:

• OmniVista 2500 – базовое приложение NMS для управления всей сетью;
• OmniVista 2700 – дополнительные приложения, расширяющие возможности системы;|
• OmniVista 2200 – приложения для управления сетевыми элементами, предоставляющие доступ к конкретным, индивидуальным сетевым устройствам.

Приложение OmniVista 2500 NMS Приложение OmniVista 2500 NMS создает основу для управления сетями, состоящими из продуктов Alcatel и других компаний. OmniVista 2500 (OV2500) предоставляет администраторам единый взгляд на сеть и поддерживает ряд функций и услуг, необходимых для управления устройствами и приложениями нового поколе- ния. К числу важнейших характеристик OmniVista 2500 относятся централизованное управление, поддержка объемных операций, простота и масштабируемость. OmniVista 2500 поддерживает важнейшие функции модели FCAPS (Fault, Configuration, Accounting, Performance, Security – управление отказами, конфигурацией, учтетом, производительностью и безопасно- стью), включая следующие:

• распознавание всех сетевых устройств Alcatel-Lucent и других компаний, поддерживающих протокол управления SNMP;
• составление топологических карт с межсетевыми соединениями и информацией о производительности;
• многоуровневая администрация и безопасность;
• управление событиями, включая реакцию на события с учетом их важности и профиля;
• сбор статистических данных и информации о "здоровье" систем; мониторинг пороговых значений; передача сигналов тревоги;
• отчеты о сетевых устройствах и аудите коммутаторов;
• автоматическое формирование виртуальных сетей VLAN, включающих множество коммутаторов;
• локализация устройств по местоположению портов, IP-адресам и MAC-адресам;
• автоматическое и периодическое резервирование и возможность восстановления конфигурации коммутаторов и программных образов;
• автоматическая загрузка новах версий программного обеспечения для коммутаторов;
• OmniVista Server Backup – приложение для постоянного резервирования программной среды сетевого управления.

Централизованная структура OV2500 сокращает административную нагрузку на ИТ-специалистов при управлении сложными операциями, такими как настройка параметров качества (QoS) и безопасности, для множества коммутаторов по всей сети. PolicyView и OneTouch QoS позволяют легко и просто настраивать сложные правила для голоса, данных и другого трафика, что весьма облегчает задачу оптимизации сети. Кроме того, централизованная структура упрощает управление доступом с помощью SecureView и OneTouch Security. Кроме этого, централизация оптимизирует диагностику, облегчая мониторинг состояния сети с помощью сигналов тревоги, точной локализации пользователей и прерываний, позволяющих быстро и точно реагировать на события в автома- тическом режиме. При этом администратор постоянно получает информацию о "здоровье" сети и другие полезные данные.

Распознавание

OV2500 распознает сетевые устройства Alcatel-Lucent и других производителей, которыми хотят управлять ваши ИТ-специалисты. В результате все поддерживаемые устройства распознаются, их списки сортируются по IP-адресам, типам и т.д. При этом система выводит на экран данные о текущем состоянии каждого устройства.

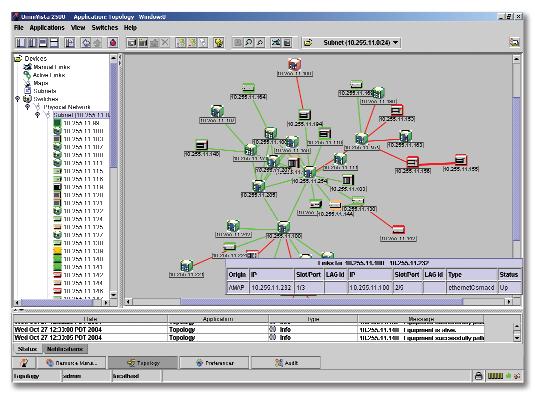

Топология

Карта топологии помогает пользователю определить источник проблемы и быстро ликвидировать его. С помощью топологических карт и цветовых кодов поль- зователь может быстро увидеть, какие устройства или участки сети работают со сбоями и мгновенно найти проблемные точки. Наши карты топологии показывают все устройства Alcatel-Lucent и других компаний. Кроме того, они позволяют сетевым администраторам запускать специализированные приложения, такие как OmniVista Air Control System (ACS) для устройств OmniAccess WLAN.
 Alcatel OmniVista упрощает сетевое управление, повышает надежность сетей, создает более безопасную инфраструктуру и предоставляет заказчику наибольшую пользу по сравнению с аналогичными системами.

VLAN Manager

TOV2500 VLAN Manager позволяет создавать сети VLAN, включающие множество коммутаторов, и управлять ими. С помощью OV2500

VLAN Manager вы можете выполнять следующие задачи:
• присваивать порты сетям VLAN;
• определять таблицы маршрутизации IP/IPX;
• присваивать адреса IP/IPX интерфейсам маршрутизации;
• определять правила мобильности.

VLAN Manager поддерживает стандарт 802.1Q и протокол Spanning Tree и хорошо интегрируется с базой данных, в которой хранятся данные о сетевой топологии. Все это позволяет реализовать перечисленные выше функции.

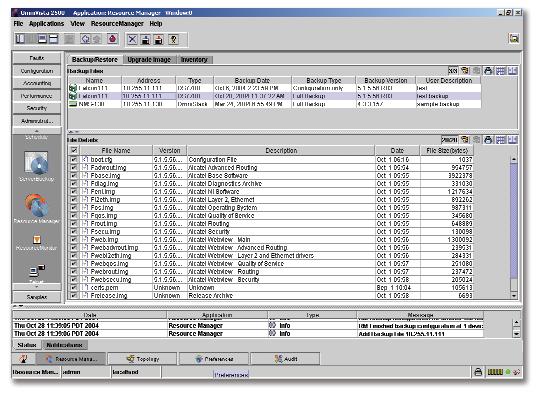

Менеджер ресурсов (Resource Manager)

Resource Manager контролирует программное обеспечение и конфигурацию коммутаторов, в автоматическом режиме резервирует и восстанавливает конфигурации и программные образы, и проводит массовую загрузку программ- ных образов. Resource Manager помогает сетевым администраторам переходить от ориентации на устройства к ориентации на всю сеть в целом. Он увеличивает производительность труда ИТ-специалистов и сокращает количество администраторов, необходимых для управления сетью. Кроме того, он увеличивает количество удаленных точек, в которых могут работать сетевые специалисты. И наконец, стандартизация оборудования позволяет автоматизировать выполнения множества задач, включая перезагрузку коммутаторов. В целом можно сказать, что Resource Manager экономит время и ИТ-ресурсы, сокращает количество человеческих ошибок и стоимость их ликвидации, упро- щает программные средства (с помощью стандартизации), оптимизирует сетевую инфраструктуру и увеличивает среднее время восстановления.

Сценарии CLI (CLI Scripting)

Сетевые устройства, работающие под управлением операционной системы Alcatel (AOS), и использующие сценарии командной строки (CLI scripting), экономят время за счет автоматического исполнения стандартных задач на множестве устройств. К числу таких задач можно отнести, к примеру, изменение конфигурации множества устройств в случае глобальных изменений в сети (напр., в случае изменений параметров SNMP). Процедуры CLI scripting должны быть простыми и ясными и в то же время позволяющими передавать всю необходимую информа- цию в одной группе команд. Команды можно копировать и передавать с одного коммутатора на другой, потому что все команды для всех устройств AOS являются стандартными. Сценарии CLI (CLI scripts) могут "в один прием" передавать команды telnet множеству устройств и помогают избежать многократного повторения одних и тех же стандартных процедур. Resource Manager упрощает управление конфигурацией устройств.

 Оптимизация диагностики

Оптимизированная диагностика OmniVista 2500 дает возможность пользователям отслеживать здоровье сети и устанавливать пороговые значения, при переходе которых генерируются сигналы тревоги, заранее предупреждающие о возможных проблемах до того, как они начнут приносить ощутимый вред. Устройства, вызвавшие сигнал тревоги, локализуются, после чего в автоматическом режиме немедленно выполняется ряд коррективных процедур. Система автоматически уведомляет сотрудников о возникшей проблеме. Автоматический характер коррекционных процедур сокращает объем ручной работы и уменьшает нагрузку на службу поддержки.

Локатор

Имя этого диагностического средства довольно точно указывает на его функцию. Локатор использует протокол ARP (Address Resolution Protocol) и таблицы передачи (bridge forwarding tables) на коммутаторах Alcatel-Lucent (и многих других устройствах, поддерживающих спецификации RFC 1493) для поиска текущего местоположения коммутатора, слота, порта, МАС-адреса и IP-адреса, который служит источником проблемы. Локатор использует исторические данные о местоположении устройств и отслеживает перемещение пользователей в сети. Locator позволяет быстро находить враждебные элементы и сдерживать распространение проблемы. Кроме того, это средство расширяет возможности контроля доступа к сети в случае возникновения угроз. И наконец, локатор распознает устройства иных компаний, не поддерживающие операционную систему AOS, показывает для каждого из них ближайший коммутатор AOS и обозначает связь между ними на карте сетевой топологии.

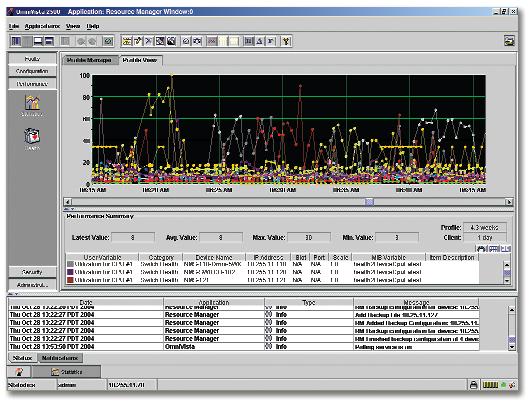

Производительность – здоровье сети и статистические данные

OmniVista передает пользователям информацию о производительности множества устройств, помогает коррелировать эту информацию и анализировать поведение сети в целом. OmniVista позволяет отслеживать здоровье сети с помо- щью пороговых значений. При переходе такого значения создается сигнал тревоги, предупреждающий сетевого администратора о возникающей проблеме. OmniVista собирает статистические данные с самых разных устройств и модулей и выводит их на экран в виде таблиц и графиков, на которых хорошо видно, где происходит то или иное событие. OmniVista совместима с операционными системами AOS (Alcatel Operating System) и XOS (Xylan Operating System), а также со всеми устройствами, поддерживающими спецификации RFC 1493.

Дополнительные приложения OmniVista 2700

Дополнительные приложения OmniVista 2700 – это опционные программные средства, перечисленные ниже:

OmniVista 2730 – PolicyView with OneTouch QoS
OmniVista 2752 – SecureView Secure Access with OneTouch Security

Эти приложения можно устанавливать в среде OmniVista для расширения возможностей системы управления OmniVista NMS. Статистическое приложение наблюдает за моделями трафика для быстрого распознавания изменений.

OmniVista 2730 PolicyView with OneTouch QoS: упрощает сложную задачу настройки параметров QoS и поддерживает расширенные функции управления множеством устройств на основе правил с помощью простых и удобных методов OneTouch. В результате сокращается количество интерфейсов настройки QoS для VoIP и других критически важных приложений.
Это приложение может работать в одном из трех режимов: OneTouch для голоса, OneTouch для данных и в "экспертном режиме", дающем полный контроль над трафиком и сетями разных типов.

OmniVista 2752 SecureView Secure Access: обеспечивает централизованный контроль над правами доступа к коммутаторам и правилами безопасности с одновременной поддержкой простых и удобных процедур OneTouch. В целом, OV2752 управляет тем, как, когда и при каких условиях те или иные пользователи устройства могут получить санкционированный доступ к сети. OV2752 упрощает создание централизованных репозиториев (например, директорий LDAP), пользователей, паролей, прав доступа и т.д.
OV2752 предоставляет исчерпывающую информацию о том, кто и когда получил доступ к тем или иным сетевым ресурсам. Эта система обеспечивает централизованное управление и сводит к минимуму человеческие ошибки с помощью автоматизации. OmniVista 2752 является важным компонентом общей стратегии безопасности Alcatel-Lucent, которая получила название CrystalSec. Эта система и архитектура безопасности в первую очередь относится к коммутаторам Alcatel-Lucent. При этом безопасность обеспечивается на каждом сетевом уровне, что позволяет организациям создавать многоуровневую "эшелонированную" оборону для важнейших сетевых ресурсов.

Выводы

• Alcatel OmniVista является наиболее полезным решением, которое упрощает управление и помогает строить безопасную, надежную сетевую инфраструктуру.
• OmniVista снижает общие административные расходы, сокращает время простоев и минимизирует требования к технической поддержке. Все это ускоряет окупаемость проектов по внедрению решений OmniVista.
• OmniVista повышает доступность сетей, заранее прогнозирует возможные риски и быстро реагирует на собы- тия, что позволяет значительно сократить время простоев и повысить производительность. Кроме того, упрощенные процедуры управления в сочетании с полным набором инструментов для всех сетевых устройств минимизируют трудности, связанные с мониторингом и поддержкой сетевой инфраструктуры.
• И наконец, контролируя доступ к сети, OmniVista защищает вашу инфраструктуру от хакерских атак и других угроз.

Поддерживаемые операционные системы :Windows, Sun Solaris, Linux
